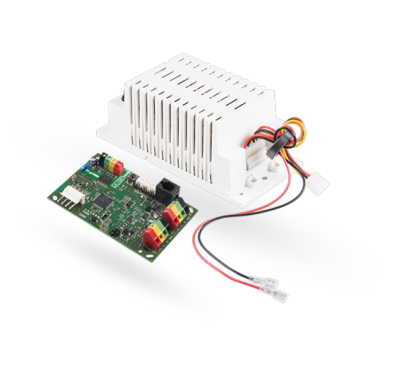

JA-120Z Ojačevalec BUS linije

Izdelek je na voljo kot elektronski modul z napajalno enoto JA-83PWR. Priporočamo namestitev v plastično ohišje PLV-CP-L. Izdelek je sestavni del sistema JABLOTRON 100+, je naslovljiv in zaseda eno mesto v sistemu.

• Izhodni tok max. 2A
• 2 neodvisni izhodni priključni plošči vodila – vsaka zagotavlja 500 m dolžine vodila
• Galvanska izolacija izhodnih sponk obravnava različne ozemljitvene potenciale in varnostno izolacijo vodila
• Zaporedoma je mogoče razporediti do 3 ojačevalnike
• Rezervna baterija do 18 Ah

Omrežno napajanje (napajalnik JA-83PWR)90 – 250 V ACVhodna moč50 VAVarovalkaT1,6 A/250 V, 5 x 20 mmVhodni delNapaja se iz BUS nadzorne plošče12 V DC (9 … 15 V)Trenutna poraba- v stanju pripravljenosti10 mA- za izbiro kabla10 mAIzhodni delIzhodna napetostobičajno 13,7 V DCNajvečje valovanje0,1 VppNajvečji tok obremenitve2 AGalvansko ločen(testna napetost 4 kV)GeneralRezervna baterija 12 V7 – 18 AhVrsta rezervne baterijesvinec, gelNizka raven baterije≤ 10,9 VZaščita pred globokim praznjenjem≤ 9,7 VNajdaljši čas za polnjenje rezervne baterije< 72 h/80 % C za 18 AhTeža PCB modula45 gTeža napajalnika JA-83PWR360 gDimenzije PCB102 x 66 x 14 mmDimenzije napajalnika170 x 80 x 65 mmDimenzije plastičnega ohišja PLV-PC-L357 x 297 x 105 mm
PLV-PC-L plastično ohišje ni priloženo!Razvrstitevvarnostni razred 2/okoljski razred IIOpomba: velja samo za namestitev v plastično ohišje PLV-CP-L ali v drugo škatlo certificirane naprave z varnostno stopnjo 2 ali višje.- po navedbahEN 50131-1, EN 50131-6- okoljesplošno v zaprtih prostorih- temperaturno območje delovanja-10 do +40 °C- delovna vlažnost75 % RH, brez kondenzacije- certifikacijski organTrezor Test sro (št. 3025)Prav tako je v skladu zEN 60950-1, EN 50130-4, EN 55022
